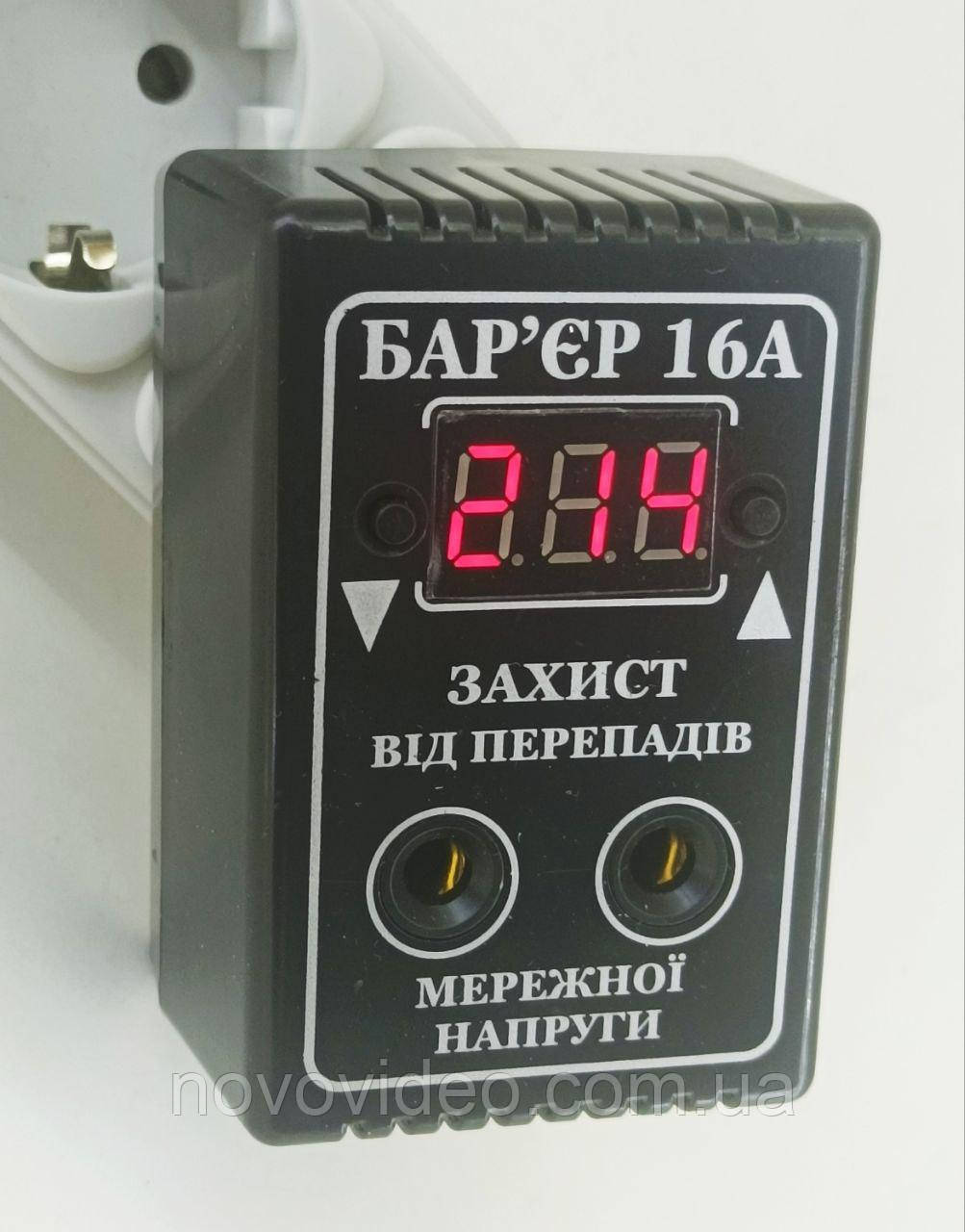

Бар'єр захисту в розетку, реле контролю від стрибків напруги в мережі 220 на 16А

Бар'єр з цифровою схемою й індикацією з під'єднанням у розетку

1. Область застосування
Захисне реле-бар'єр на основі мікропроцесора з цифровим настроюванням слугує для захисту б'ятової електро апаратури типу телевізорів, комп'ютерів. холодильників тощо.  Цей прилад вимикає навантаження від мережі 220 В в разі відхилення напруги за межі допустимих значень.

2. Особливості цифрового бар'єра

• Навантаження під'єднується до розетку в корпусі приладу
• Схема бар'єра не спотворює форму сигналу живильної напруги 220 В, тобто не впливає на роботу навантаження
• Довгий термін експлуатації за гарного контакте в розетці 220 В і в розетці самого бар'єра
• Простота в користуванні — лише дві кнопки керування + і -

3. Параметри роботи

-Границі зміни верхнього порога вимкнення навантаження 210+270 В (250 В-заводське настроювання)
-Границі нижнього порога вимкнення навантаження 120+200 В (175 У попередньо встановлені)
-Максимальний струм навантаження 16 А

-Предільна потужність навантаження 3300 Вт
-Час затримки подавання напруги 5-600 секунд (5 з налаштоване спочатку)
-Діапазон робочих температур +10 + 50 °C

3. Порядок роботи
При  ввімкнення в мережу бар'єр перевіряє напругу за заданими межі та потім під'єднує навантаження. Індикація параметрів і поточної напруги в мережі показується на індикаторі. Якщо мережеве напруга виходить за встановлені межі бар'єр автоматично вимикає навантаження. Під час повернення напруги в задані межі вмикається таймер зворотного відліку часу, після закінчення якого подається напруга на навантаження. Навантаження під'єднується тільки в случае, если за час зворотного відліку мережева напруга жодного разу не вийшла встановлені межі.

4. Налаштування приладу
 Кнопки — «-» і «+» слугують для настроювання бар'єра. Перехід із режимів встановлення в робочий режим відбувається автоматично через 5 після останнього натискання клавіш.

Вибір режиму, завдання порогів
Разом натисніть «-» і «+»
Загоряються й гаснуть верхні
сегменти цифр індикатора.
Відбивається встановлений
верхній поріг напруги.
Клавішами «-» і «у разі зміни верхний предел
напруги від 210 до 270 В

Наступне одночасне натискання «-» і «+»
Загоряються і гаснуть нижні
сегменти цифр індикатора
Відбивається встановлений
нижній поріг напруга
Клавішами «-» і виробляється
зміна нижньої межі
напруги від 120 до 200 В

Одночасне натискання «-» і «+»
Відбивається буква «ссс»
на індикаторі показується
встановлений час увімкнення
Клавішами «-» і «+»
здійснюється зміна часу
включення від 5 до 600 сек
Одночасне натискання «-» і «+» — повернення у робочий режим

5. Безпека користування
Загальна потужність навантаження не має перевищувати 3000 Вт. Забороняється використовувати «Бар'єр» зі розкритим корпусом. Не допускайте потрапляння води всередину корпусу. У разі несправності не намагайтеся відремонтувати «Бар'єр» самостійно.

6. Гарантія
Термін гарантії — 6 місяців із дня продажу. З питань гарантії звертайтеся за місцем придбання.
