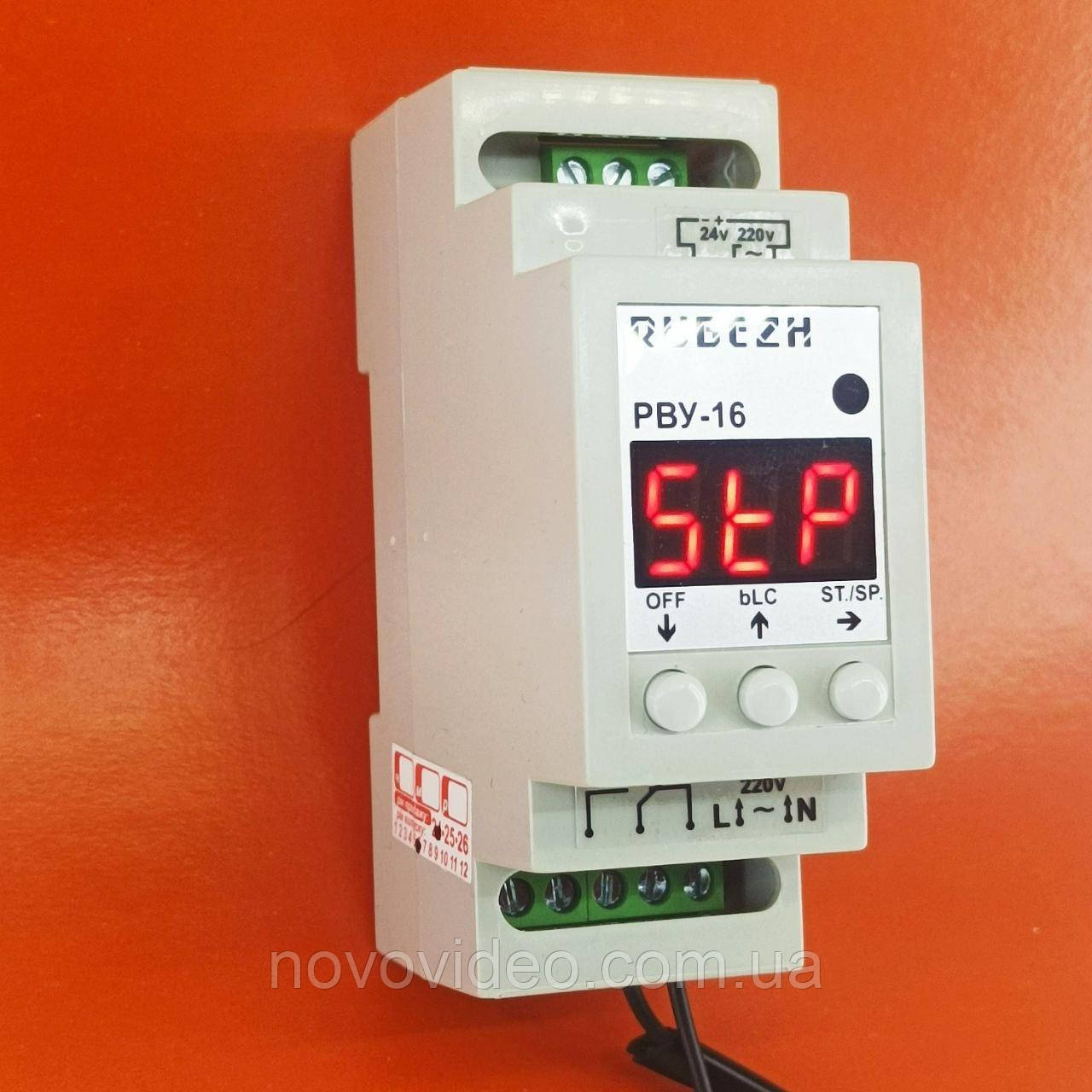

Таймер циклічний на рейку 16А з цифровою індикацією, реле часу РВУ-16, Рубіж

РВУ-16 , використовується в системах автоматизації для включення або відключення навантаження через заданий час, а також може працювати в циклічному режимі необмежену кількість часу.

 Має 12 програм, з них 8 на включення/відключення, і 4 циклічні програми. Прилад може працювати в секундах, хвилинах і годинах. Запуск і зупинка програм здійснюється з допомогою керуючих контактів або з кнопки на панелі приладу.

     Технічні характеристики

• Робоча напруга - 220 В +/- 20%
• Температура навколишнього середовища - 0 – 40 З
• Діапазон налаштування часу - 0.1-99,9 сек./0,1-99,9 хв./0,1-99,9 годину.
• Максимальний струм навантаження 16 А
• Споживана потужність - 1,5 Вт
• Всі параметри зберігаються в енергонезалежній пам'яті

                        Вибір програми:

Натиснути і утримати 2 сек. кнопку . Кнопками і встановити потрібну програму. Щоб вийти з налаштування, потрібно ще раз натиснути кнопку .

Прилад має 12 програм

• Перед стартом контакти 1 і 2 розімкнуті, після старту замкнуті (час працює 1), після закінчення роботи програми розімкнуті
• Перед стартом контакти 1 і 2 розімкнуті, після старту розімкнуті (час працює 1), після закінчення роботи програми замкнуті
• (працює циклічно). Перед стартом контакти 1 і 2 розімкнуті, після старту замкнуті (час працює 1), потім розімкнуті (працює час 2) і т. д
• (працює циклічно). Перед стартом контакти 1 і 2 розімкнуті, після старту розімкнуті (час працює 1), потім замкнуті (працює час 2) і т. д
• Перед стартом контакти 1 і 2 замкнуті, після старту замкнуті (час працює 1), після закінчення роботи програми розімкнуті
• Перед стартом контакти 1 і 2 замкнуті, після старту розімкнуті (час працює 1), після закінчення роботи програми замкнуті
• (працює циклічно). Перед стартом контакти 1 і 2 замкнуті, після старту замкнуті (час працює 1), потім розімкнуті (працює час 2) і т. д
• (працює циклічно). Перед стартом контакти 1 і 2 замкнуті, після старту розімкнуті (час працює 1), потім замкнуті (працює час 2) і т. д
•  (працює лише з керуючих контактів). Перед стартом контакти 1 і 2 розімкнуті, після старту (тільки подача сигналу на керуючі контакти) контакти 1 і 2 замикаються, після зняття сигналу з керуючих контактів, включається відлік (час 1) і контакти залишаються замкнутими, після відліку часу контакти 1 і 2 розмикаються
•  (працює лише з керуючих контактів). Перед стартом контакти 1 і 2 розімкнуті, після старту (тільки подача сигналу на керуючі контакти) контакти 1 і 2 залишаються розімкнутими, після зняття сигналу з керуючих контактів, включається відлік (час 1) і контакти 1 і 2 замикаються, після відліку часу контакти 1 і 2 розмикаються
• Перед стартом контакти 1 і 2 замкнуті, після старту замкнуті (час працює 1), далі контакти розмикаються (працює час 2), після відліку останнього часу контакти 1 і 2 замикаються
• Перед стартом контакти 1 і 2 розімкнуті, після старту розімкнуті (час працює 1), далі контакти замикаються (працює час 2), після відліку останнього часу контакти 1 і 2 розмикаються

Старт/стоп РВУ-16 Старт/стоп РВУ-16 можна здійснювати двома способами:

1. З лицьовій панелі

2. З керуючих контактів 6,7,8

Примітка: у меню налаштувань приладу неможливо увійти, коли на керуючі контакти приладу подається напруга. Примітка: старт/стоп можна здійснювати в режимі очікування (на екрані горить "STP"), коротким натисненням кнопки . Також імпульсною подачею напруги менше 2 сек. на керуючі контакти, або подачею напруги більше 2 сек. В останньому випадку при знятті напруги з керуючих контактів, робота програми зупиняється
