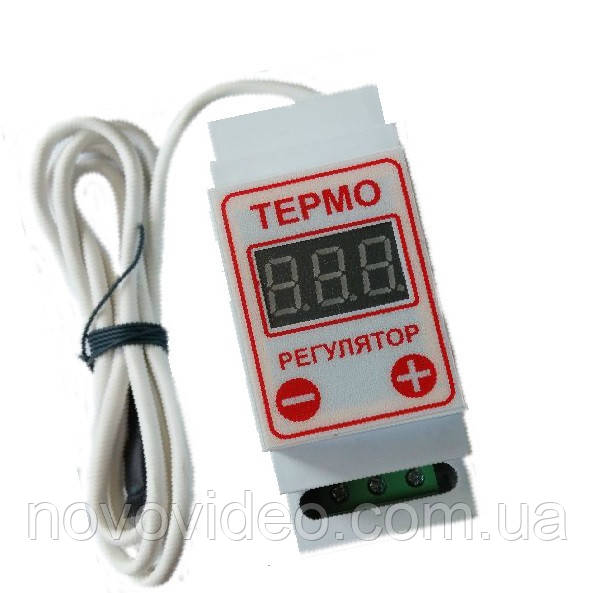

Цифровий терморегулятор для обігріву Цтрд-2ч на 2 кВт на din-рейку

Терморегулятор цифрового типу ЦТРД-2Д з

двома порогами, дворежимний на DIN рейку.

Призначення:
Цифровий терморегулятор ЦТРД-2Д застосовується для підтримування заданої температури повітря в інкубаторах, брудерах, пташниках, теплицях,оранжереях, в опаленні, в системах теплих підлог, басейнах і т. п.

Температурний датчик розташований на кабелі довжиною 3 м.

Терморегулятор контактного типу з використанням релейного силового елемента. Для роботи терморегулятора задаються верхній і нижній межі температури включення (відключення) навантаження.
В якості навантаження можуть застосовуватися - електролампочки, Тени, інші нагрівальні прилади , трансформатори, блоки контролю живлення, перетворювачі та інші прилади.

Схема терморегулятора зібрана на мікроконтролері, який аналізує свідчення, лічені з цифрового датчика температури, порівнює її із заданим рівнем . У заданому режимі роботи на підставі температурних даних включає і відключає навантаження.

Характеристики терморегулятора :
Напруга мережі: 150-280 Вольт змінну при 50 Гц
Межі вимірюваної температури: -55°До +125°С.
Похибка вимірювання температури: 0,0625°Пн.
Межі регулювання температури: -54°С +124°С.
Точність завдання порогів і відображення температури в діапазоні:
від -9,9°С до +99,9°С ±0,1°С.
від -55°С до -10°С і від +100°С до + 125°С ±1°С.
Максимально потужність навантаження: 2,0 кВт.
Режими роботи - нагрівання, охолодження.

Запобіжні заходи:
Использование регулятора с поврежденной изоляцией и проводом термодатчика запрещена. Нельзя опускать термодатчик в воду из-за негерметичности. Не разбирать и не  ремонтировать терморегулятор во включенном состоянии.

Правила пользования:
 1. Закрепить терморегулятор на DIN-рейке и подключите его по схеме. Сдвоенный  электрический выключатель должен быть с током отключения не больше 75% от максимального тока терморегулятора.

Обозначения клемм:
Фвх — подключение фазного провода;
Фвых - подключение выходного фазного провода;
Овх — входной провод нейтрали;
Овых - выходной провод нейтрали.

Терморегулятор застосовується для керування нагрівальними та охолоджувальними пристроями. Якщо при подачі напруги на терморегулятор з'являться 3 верхні риски, значить прилад налаштований на управління нагрівачем , а якщо 3 нижні риски (_ _ _) - то охолоджувачем.

1.Чтобы переключить режим работы, нажать кнопки (-) и (+) одновременно в течении 3 секунд. После индикации режима  терморегулятор входит в рабочий режим и показывает текущую температуру.
 2.Установка верхнего предела температуры с помощью кнопки (+), при этом на индикаторе появятся 3 верхних черточки, и затем индикатор начнет мигать. В режиме мигания индикатора, нажимая на (—) или (+) можно выставить требуемую температуру.
После этой настройки через 5 секунд индикатор перестанет мигать и терморегулятор перейдет в рабочий режим.
 3. Для установки нижнего предела температуры наж. (-), на индикаторе появятся 3 нижних черточки (_ _ _), а затем индикатор начнет мигать. В режиме мигания индикатора  (-) или (+) установите заданную температуру.

После прекращения нажатий , через 5 секунд индикатор перестанет мигать и терморегулятор перейдет в рабочий режим.
 4. Датчик терморегулятора помещают в место, где нужно поддерживать температуру.
 5. Подсоедините нагреватель или охладитель к клеммам Фвых и 0 на корпусе терморегулятора.
 6. Значение температуры на дисплее будут постепенно приближаться к заданному значению. При слишком малой мощности нагревателя необходимая температура может быть не достигнута, а при слишком большой может перепрыгивать заданное значение.Это может быть из-за тепловой инерции нагревателя .
 7. При испарении влаги с поверхности термодатчика может быть ошибка в измерении температуры.

Хранение:
Хранить терморегулятор нужно в сухом отапливаемом помещении при температуре воздуха от +5°С до +40°С.

Гарантия:
Изготовитель гарантирует нормальную работу терморегулятора в течение одного года со дня продажи и предоставляет право бесплатного ремонта изделия при отсутствии механических повреждений. Ремонт и обмен производится по месту приобретения.
