Цифровий терморегулятор вбудований W1209 з живленням 12 В на 1000 Вт

Опис і застосування терморегулятора.

За допомогою цифрового  терморегулятора W1209 можна регулювати температуру в діапазоні від -50 °C до +110 °C. Цей терморегулятор застосовується для підтримки заданої температури вcolderах, брудерах, під час спільної роботи з електричними нагрівачами або охолоджувальною технікою. У комплекті з терморегулятором йде виносний температурний датчик на кабелі завдовжки 50 см.

 Прилад може працювати з навантаженням у режимах нагрівання або охолодження.

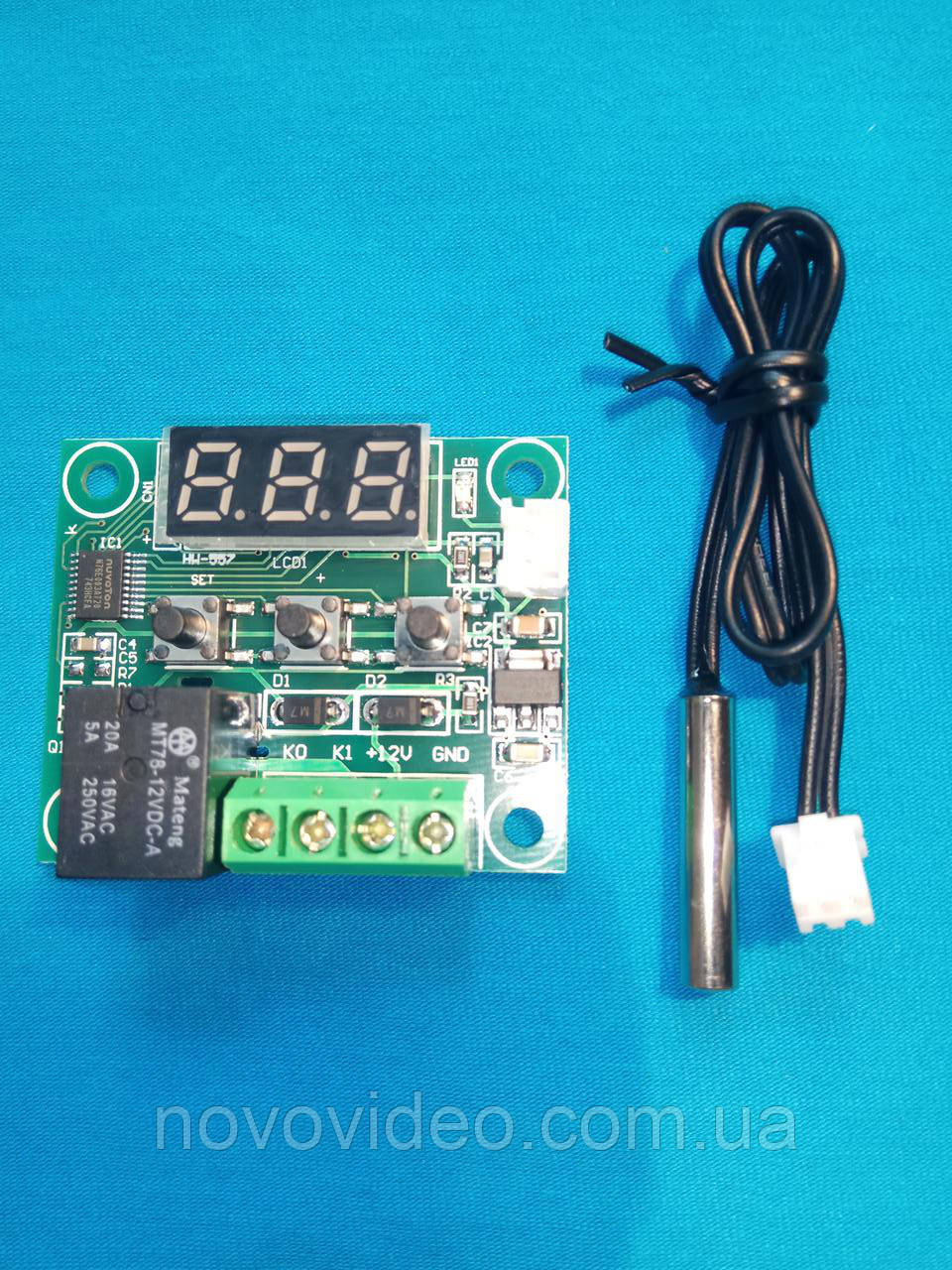

Цифровий терморегулятор має  LED-індикатор із трьома розрядами, світлодіодним індикатором увімкнення реле, трьома кнопками керування, роз'ємом для під'єднання зовнішнього датчика температури, клемами «K0/K1» для під'єднання навантаження і «+12V/GND» для живлення плати терморегулятора. На індикаторі показується поточна вимірювана температура, що зчитується з датчика.

Підготовка до роботи

1) Приєднати джерело живлення 12 вольтів постійної напруги до клем «+12V» (плюс 12 V) і «GND» (мінус 12V).

2) Приєднати ланцюг навантаження  через контакти «К0» і «К1» ланцюг живлення нагрівача або охолоджувача.

Після подавання постійної напруги 12 В на контакти «+12V» і «GND», на індикаторі висвітиться поточна температура, виміряна виносним датчиком температури.

Після правильного під'єднання ми переходимо до встановлення температури та інших параметрів.

Залежно від того, що нам потрібно нагрівати або охолоджувати (за заданої температури реле буде або замикати або розмикати контакти), встановлюємо один із двох режимів: охолодження або нагрівання. Для цього натискаємо та утримуємо кнопку "SET" понад дві секунди, на дисплеї зобразиться "Р0", це означає, що ми зашли в програмне меню. Кнопками "+" і "-" здійснюється навігація за програмним меню, але в нашому разі ми перебуваємо на потрібному значення "Р0", тому натискаємо ще раз кнопку "SET" і вибираємо потрібний режим: "С" це охолодження, а "Н" нагрівання.

Наступне настроювання в меню "Р1" — гістерезис, це різниця температур, за якої ввімкнеться або вимкнеться термостат, (заводське настроювання 2 °C). Наприклад, терморегулятор виставлений на вимкнення за +40 °C, у разі досягнення цієї температури реле розімкнеться. А ввімкнеться тільки тоді, коли температура опуститься на виставлений гістерезис, тобто за +38 °C.

Наступні два пункти меню:

• "Р2" верхня межа встановлення підтримуваної температури (заводське встановлення +110 °C).
• "Р3" нижня межа встановлення підтримуваної температури (заводське встановлення -55 °C). У разі досягнення цих температур терморегулятор W1209 буде вимкнений.

Далі в меню йде корекція температури "Р4", можна відкалібрувати показники температури до однієї десятої градуси (за замовчуванням 0 °C).

Пункт меню "Р5" відповідає за затримку часу вмикання реле, можна виставити до 10 хв. (встановка за замовчуванням 0 хв).

Останній пункт "Р6" дає змогу керувати захистом від перегрівання. OFF-захист вимкнений, ON — захист увімкнений.

Встановлення температури: натискаємо кнопку "SET", індикатор почне кліпати, кнопками "+" і "-" встановлюємо потрібну температуру.

Для скидання на заводські параметри потрібно:

• вимкнути живлення
• натиснути й утримувати кнопки "+" і "-"
• подати живлення на терморегулятор

На LED-дисплеєм з'явиться напис "888", після чого зобразиться поточна температура.

Електричні параметри

• Габарити: 40 x 48 x 14 мм
• Діапазон вимірювання та програмування температури: -50°C...110°C
• Точність вимірювання: 0,1 °C у діапазоні від -9,9 °C до 99,9 °C; або 1,0 °C поза цим діапазоном
• Точність підтримуваної температури: 0,1 °C 0,1 °C у діапазоні від -9,9 °C до 99,9 °C; або 1,0 °C поза цим діапазоном
• Точність гістерезису: 0,1°C
• Програмований гістерезис: 0,1...15°C
• Час оновлення показань: 0,5 секунд
• Напруга живлення,: 12 вольтів постійного  тока
• Датчик: NTC 10K 0.5%, довжина кабелю 0,5 м, герметичний
• Максимальний струм навантаження: 5 A за  220 В змінного струму; 15 A під час живлення 14 В постійного струму
• Температура застосування довкілля: -10...60°C
• Вологість довкілля: 20 – 85 %
• Споживаний струм: 30 mA
• Споживаний струм під час роботи реле: 65 mA
• У разі великих навантажень застосовується контактор або твердотільне реле більшої потужності
