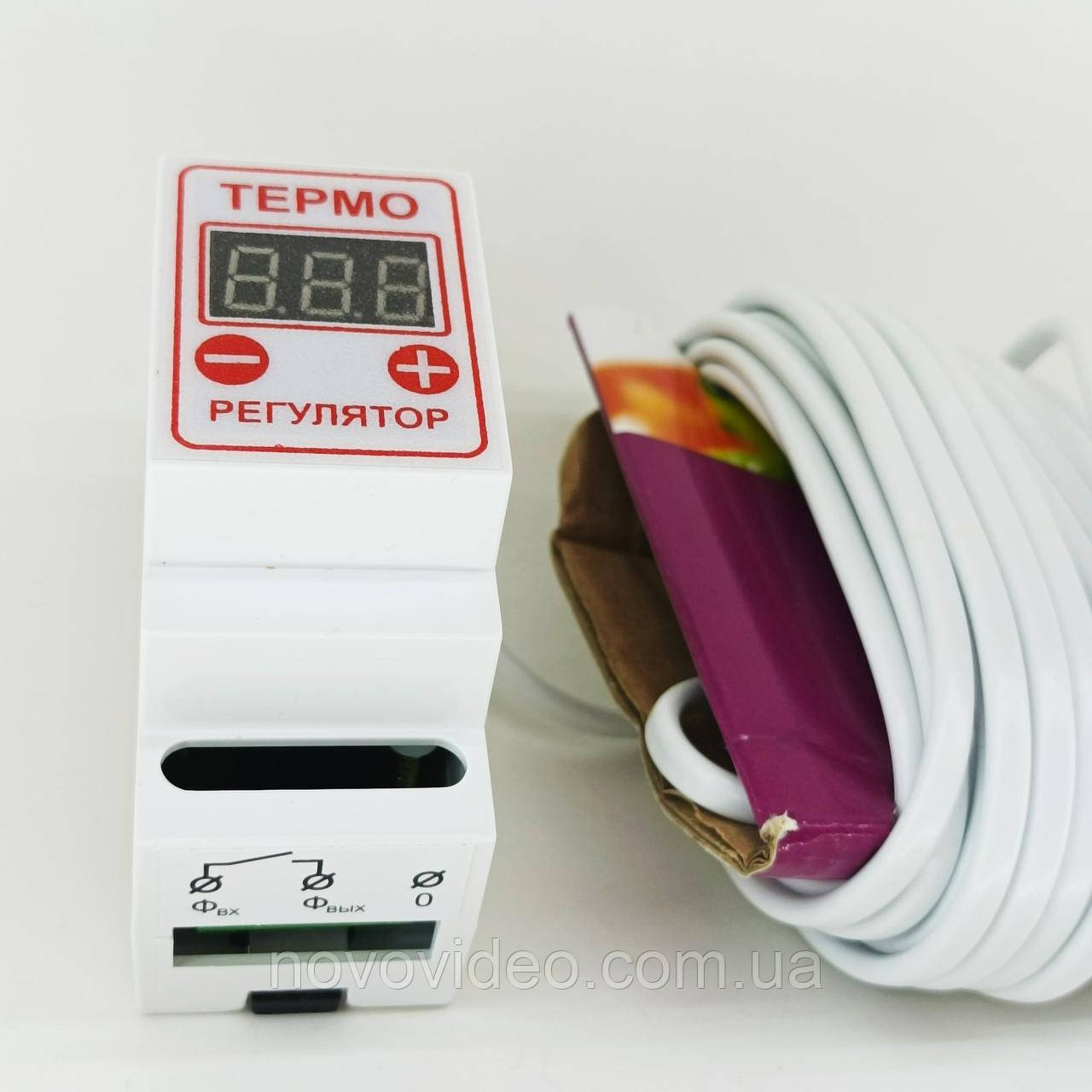

Цифровий терморегулятор Цтрд-2ч із виносним датчиком 10 метрів, 10 амперів

Терморегулятор цифрового типу ЦТРД-2ч з

двома порогами, чотирирежимний на DIN рейку.

Використання:
Дворежимний цифровий терморегулятор ЦТРД-2 способен  підтримувати необхідної температури повітря в теплицях, оранжереях, інкубаторах,  в  опалення, у системах теплих підлог, басейнох тощо.

Температурний датчик розміщений на кабелі завдовжки 10 м.

Терморегулятор  контактного типу з використанням релейного силового елемента. Для роботи терморегулятора задаються верхние і нижні пороги  температури увімкнення (вимкнення) навантажувальної апаратури.
 Активна навантаження -електролампочки, ТЕНи, інші нагрівальні прилади,   пасивна — трансформатори, блоки контролю живлення, перетворювачі та інші прилади.

Схема терморегулятора зібрана на мікроконтролері, який аналізує показання з цифрового датчика температури, порівнює її з заданим рівнем. У заданому режимі роботи на основі температурних даних вмикає і вимикає навантаження.

Параметри терморегулятора:

• Напруга мережі: 150-280 Вольт змінний за 50 Гц
• Межі вимірюваної температури: -55°С +125 °C.
• Похибка вимірювання температури: 0,0625°С.
• Грани регулювання температури: -54°С +124°С.
• Температурний датчик на кабелі завдовжки 10 м
• Точність завдання порогів і відбиття температури в діапазоні:

                       від -9,9 °C до +99,9 °C ±0,1 °C.
                       від -55 °C до -10 °C і від +100 °C до + 125 °C ±1 °C.

• Максимально  потужність навантаження: 2,0 кВт.
• Режими роботи — нагрівання, охолодження, вікно, зворотне вікно.

Заходи безпеки:
Використання регулятора з пошкодженою ізоляцією та дротом термодатчика заборонена. Не можна опускати термодатчик у воду через негерметичність. Не розбирати та не  ремонтувати терморегулятор у ввімкненому стані.

Правила користування:
 1. Закріпити терморегулятор на DIN-рейці і під'єднайте його по схемі. Здвоєний автовимикач має бути з струмом вимкнення не більш ніж 75% від максимального струму терморегулятора.

Позначення клем:
ФВХ — під'єднання фазного дроти;
Фових — під'єднання вихідного фазного дроти;
Овх — вхідний дріт нейтралі;
Овых - вихідний дріт нейтралі.

Терморегулятор застосовується для керування до нагрівальними та охолоджувальними пристроями. Якщо під час подавання напруги на терморегулятор засвітляться 3 верхні ковтуни, отже, прилад налаштований на керування нагрівачем , а якщо 3 нижні ковтуни (_ _ _) — то охолоджувачем.

1. Щоб перемкнути режим працювати, натиснути кнопки (-) і (+) одночасно впродовж 3 секунд. Після індикації режиму  терморегулятор входить до робочого режиму та показує поточну температуру.
 2. Установлення верхньої межі температури за допомогою кнопки (+), водночас на індикаторі з'являться 3 верхніх чортоньки, і потім індикатор почне блимати. У режимі миготіння індикатора, натискаючи на (-) або (+), можна виставити необхідну температуру.
Після цього налаштування через 5 секунд індикатор перестане блимати й терморегулятор перейде в робочий режим.
 3. Для встановлення нижньої межі температури наж. (-), на індикаторі з'являться 3 нижні ковтуни (_ _ _), а потім індикатор почне блимати. У режимі миготіння індикатора  (-) або (+) встановіть задану температуру.

Після припинення натискань за 5 секунд індикатор перестане блимати й терморегулятор перейде в робочий режим.
 4. Датчик терморегулятора поміщають у місце, де потрібно підтримувати температуру.
 5. Під'єднайте нагрівач або охолоджувач до клем Фових і 0 на корпусі терморегулятора.
 6. Значення температури на дисплеї поступово наближатиметься до заданого значення. За занадто малої потужності нагрівача необхідна температура може бути не досягнута, а за занадто великої може перестрибувати задане значення.Це може бути через теплової інерції нагрівача.
 7. Під час випаровування вологи з поверхні термодатчика може бути помилка в вимірі температуры.

Зберігання:
Зберігати терморегулятор потрібно в сухому опалювальному приміщенні за температури повітря від +5 °C до +40 °C.

Гарантія:
Виробник гарантує нормальну роботу терморегулятора впродовж одного року з дня продажу та надає право безплатного ремонту виробу, якщо немає механічних пошкоджень. Ремонт і обмін здійснюється за місцем придбання.
