Електричний покажчик напруги Лоцман-2 від 24 до 380 вольтів

Загальні відомості про виріб:
Покажчик напруги двополюсний. Пробник  напруги «Лоцман-2». Універсальний вимірювальний прилад для електрика та домашнього майстра.
Виготовлений за стандартами ГОСТ 20493-90 і технічною умовою ТУ У 19463435.006-95.

Прилад пробник електричний Лоцман-2 дає змогу:
-перевірити наявність напруги постійного або змінного;
-примерно визначити значення контрольованої напруги — на індикаторах із заданими межами 24 в, постійного струму 220 і 380 в — змінного струму.
-контроль електричних ланцюгів на обрив або замикання

-провірити напівпровідникові деталі —  діоди, тиристори,транзистори , обмоок електричних двигунів, реле, пускників, трансформаторів, контакторів тощо.
-Знаймати фазного дроту  в ланцюгах змінної напруги та струму
-визначення + і - джерела постійного струму;
Комплектація приладу:
1. Указівник напруги «Лоцман-2» - 1шт.
2. Паспорт із технічним описом та інструкцією з експлуатації — 1 шт.
Гарантія:
Виробник гарантує відповідність покажчиків вимогам ТУ У 19463435.006-95 за дотримання споживачем умов експлуатації, транспортування і зберігання, встановлених зазначеними ТУ. Гарантійний термін — 2 роки від дня початку експлуатації покажчика, але не більш ніж 2,5 роки від дня відвантаження споживачеві.

Технічні характеристики:
Межі контрольованої напруги змінного струму частотою 40-60 Гц: 24 - 380 В.
Межі вимірюваної напруги постійного струму: 24 - 380 В.
Час заряджання від мережі 220 В,  не більш ніж — 30 сек
Час працездатності покажчика в режимах визначення обриву та «визначення фази» після повного заряджання  не менш ніж — 24 години
Максимальний опір зовнішнього ланцюга, за якого забезпечується «дзвінок», кОм не менш ніж — 500.
Час безперервної індикації в режимі «продзвін»  не менш ніж — 5 хв
Електрична міцність ізоляції корпусу, В — 1000.
Однохвилинова випробовальна напруга на щупах під час перевірки працездатності покажчика, В — 600.
Значення струму, що протікає через покажчик за напруги 380 В.+20%, мА не більш ніж 10.
Конструкція «Лоцман-2»:

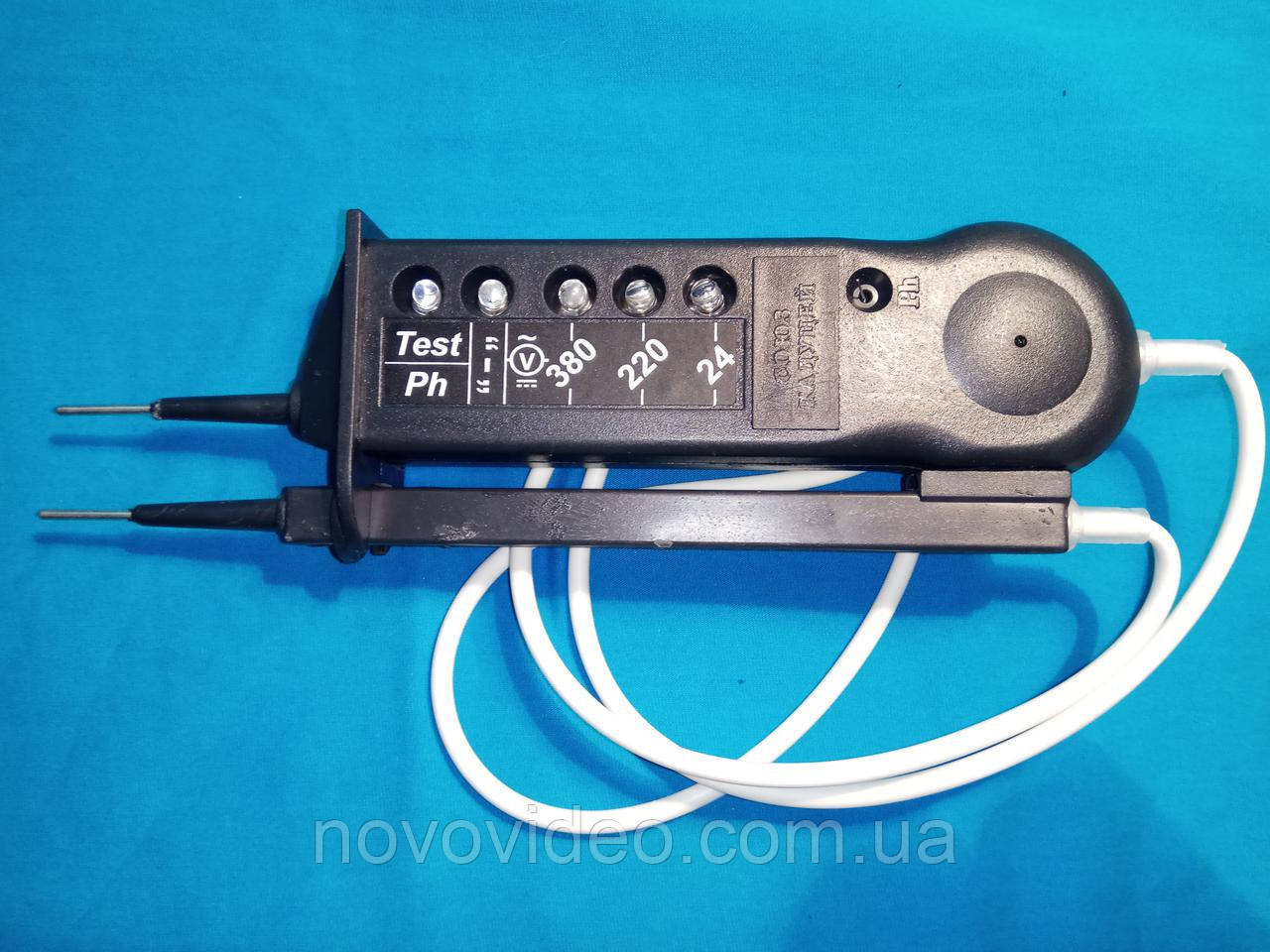

«Лоцман-2» виготовлений у формі двох щупів-полюсів: основного та допоміжного. Щупи з'єднані  ізольованим дротом. Переважно щупе розташовані 5 світлодіодів червоного кольору  и  електрод "РН". Три світлодіоди позначені цифрами 24, 220, 380 V слугують для індикації меж змінної та постійної напруги.

Род струму визначається за допомогою світлодіода, зазначеного знаком «-» см. табл. 1
Світлодіод "Тест/Рh" слугує для індикації режимів «дзвінка ланцюга» і «визначення фази».
Вказівки з експлуатації:
Експлуатація приладу має проводитися відповідно до  "Правилами технічної експлуатації електропристроїв споживачів і «Правилаvb» техніки безпеки з експлуатації електропристроїв споживачів» щодо покажчиків напруги до 500 В.

Правила користування приладом
Під час роботи з постійною напругою основний щуп приєднують  до «+» джерела. Якщо він під'єднаний до «-» джерела горять світлодіоди Тест/Рh і «-», потрібно поміняти щупи місцями.
Для роботи покажчика в режимах «Продзвінка» і «Випередження фази» його потрібно  зарядити від джерела змінного або постійного струму напругою не менш ніж 220 В (в останньому випадку основний щуп має бути з'єднаний з «+» джерела.
Готовність покажчика до роботи в режимі «дзвінка» робиться короткочасним замиканням електродів щупів після заряджання пробника. Водночас має запалитися світлодіод Теst/Рh.
Для перевірки пробника  в режимі «визначення фази» необхідно після заряджання торкнутися пальцем до електроду «РН», а іншою рукою до металевого електроду основного щупа. Водночас має індикуватися світлодіод Теst/Рh.
Під час визначення фази в ланцюгах змінного струму допоміжним щупом домагаються до контрольованої струмовідної частини та пальцем стосуються штирового електрода «РH». Індикація  Тест/Рh показує наявність фазы.
