Терморегулятор для опалення Трм-10 на дві температурні межі

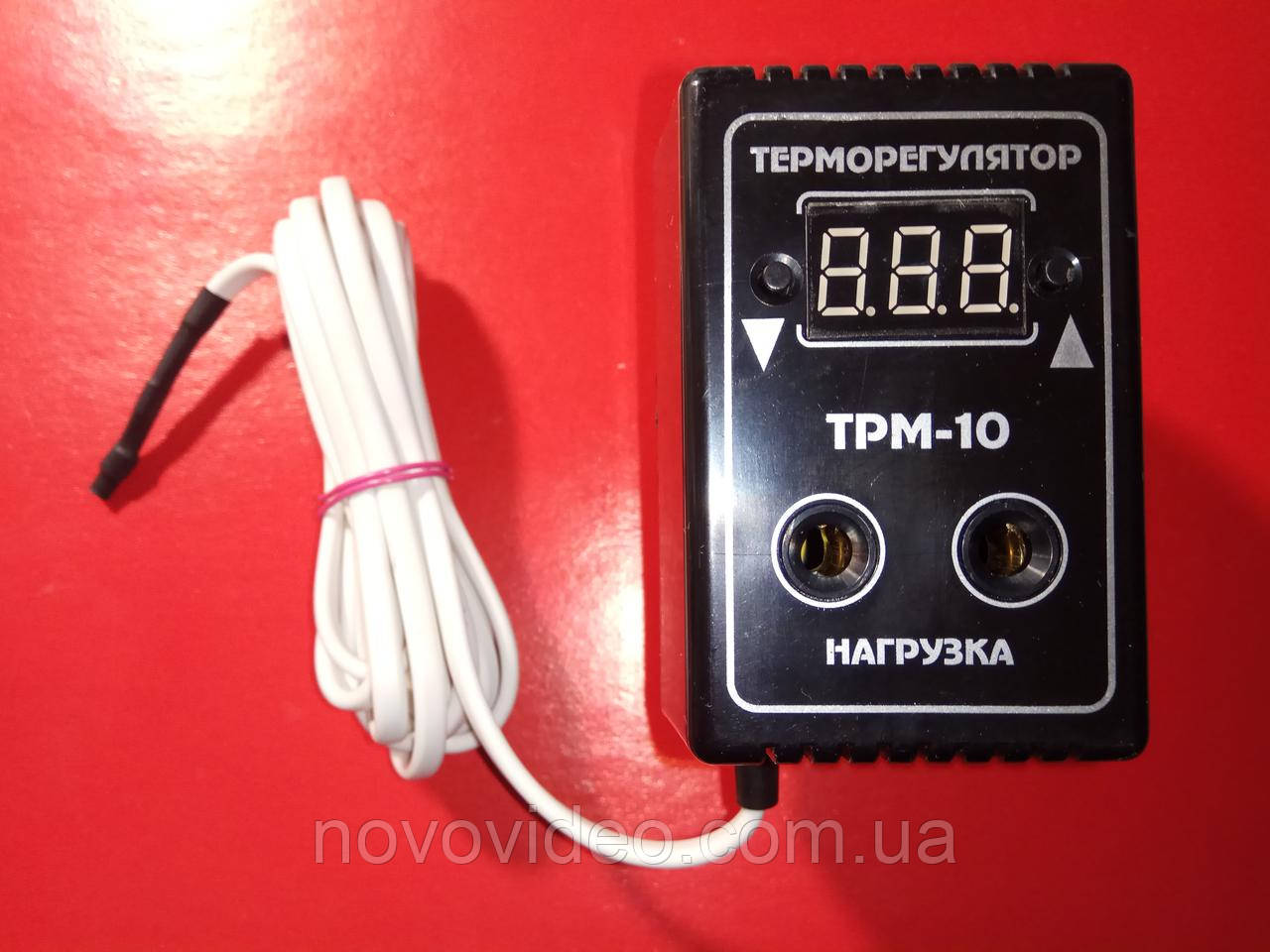

Терморегулятор цифрового типу  TRM-10 на мікроконтролері.

Застосування:

Терморегулятор trm10 зроблений у корпусі для під'єднання в розетку  220 вольтів. У самому корпусі приладу є  розетку 220 для під'єднання  нагрівача або охолоджувального навантаження.
  Цифровий терморегулятор  ТРМ-10 може підтримувати задану температуру повітря в акваріумах, теплицях, оранжереях, басейнах, в системах опалення, теплих підлогах, системах відтавання тощо.

 Верхня межа роботи терморегулятора  + 125 градусів дає змогу застосовувати його в коптильних установках.

Прилад може застосовуються для керування холодильною технікою-холодами, морозильними камерами.

У терморегуляторі  4 режими роботи — нагрівання, охолодження, вікно, зворотне вікно. Можливо задати нижній і верхній температурні межі роботи.

У схемі терморегулятора застосований контролер на мікросхемі для анализа рахованою цифровим датчиком DS18B20 температуры. Відбувається порівняння її із заданим значенням, враховується заданий режим роботи, і потім вмикає і вимикає навантаження. Комутувальний елемент — електромагнітне реле.

У терморегуляторі застосовано електромагнітну  реле для комутації під'єднуваного навантаження.

Терморегулятор на два температурні межі ― можливо запрограмувати верхній і нижній межі температури вмикання або вимкнення навантаження. Режими роботи — нагрівання, охолодження, вікно, зворотне вікно!
Терморегулятор може керувати як активним навантаженням (електролампи, теплові кабелі, ТЕНи та інші нагрівальні елементи), так і пасивний (трансформатори, блоки контролю живлення, перетворювачі)

Характеристики:
Напруга мережі живлення: 150-280 вольтів.
Температурний датчик: DS18B20.

Межі вимірюваної температури: -55°С +125°С.
Точність вимірювання температури: 0,0625°С.
Межі регульованої температури: -54°С +124 °C.
Точність завдання порога та зображення температури в діапазоні:
від -9,9 °C до +99,9 °C ±0,1 °C.
від -55 °C до -10 °C і від +100 °C до + 125 °C ±1 °C.
Максимальний струм навантаження: 10 А.

Максимальна потужність комутованого навантаження 2,2 квт
Режими роботи — нагрівання, охолодження, вікно, зворотне вікно.

Техніка безпеки:
Забороняється експлуатація з ушкодженою ізоляцією й дротом датчика температури. Не занурювати температурний датчик у воду, тому що він не герметичний. Не розбирати та не проводити ремонт терморегулятора в під'єднаному стані.

У комплекті до терморегулятора трм-10 додається інструкція з докладним описом режимів роботи та настроювання приладу.
