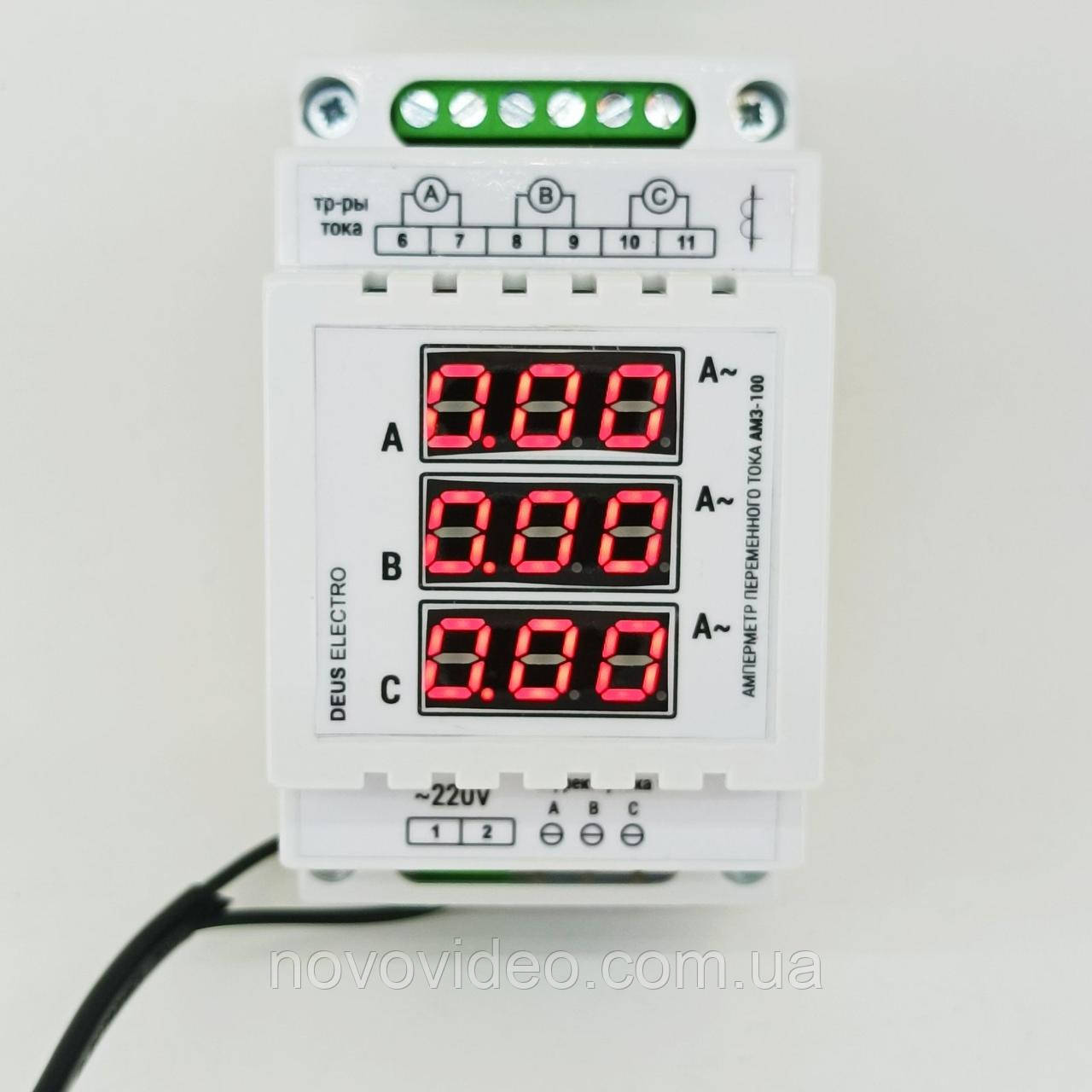

Амперметр трифазного змінного струму на дін-рейку АМ3-100 (220В, 0-100А)

Опис амперметра трифазного АМ3-100

Амперметр цифровий в корпусі для монтажу на DIN-рейку призначений для вимірювання сили змінного струму в трифазних мережах з допомогою 3-х виносних трансформаторів струму.

Індикація

Амперметр оснащений трьома сегментними індикаторами, на який відображається діюче значення сили струму.

Трансформатор струму

В комплект амперметра для зручності монтажу входить три трансформатора струму(або котушки струму), внутрішній діаметр кожного з яких складає - 12 мм, а зовнішній - 37 мм. Кожен трансформатор струму має провід довжиною 0,5 м, для підключення до амперметру.

Діапазон

Пристрій призначений для вимірювання сили змінного струму в діапазоні від 0 до 99,9 А.

Коригування

Прилад оснащений підстроєчними резисторами для коригування показань амперметра при необхідності.

Монтаж

Амперметр виконаний в пластиковому корпусі для кріплення на монтажний профіль шириною 35 мм (DIN-рейка).

Характеристики амперметра трифазного АМ3-100

• Кількість вимірюваних фаз: 3
• Діапазон вимірювання сили струму: 0 ... 99,9 А
• Дискретність: 0,1 А
• Похибка вимірів: 1 %
• Споживана потужність: не більше 3 Вт
• Напруга живлення: ~220 В ± 10%, 50 Гц
• Коригування показань: є
• Трансформатор струму: зовнішній
• Зовнішній діаметр трансформатора струму: 37 мм
• Внутрішній діаметр трансформатора струму: 12 мм
• Ступінь захисту за ГОСТ 14254: IP20
• Спосіб кріплення: на DIN-рейку (EN-60715)
• Температура навколишнього середовища: 0 ... +55 °C
• Розміри (ДхШхВ): 89x50x66 мм
• Вага: 0,300 кг

Комплект постачання

• Пристрій - 1 шт
• Трансформатор струму - 3 шт
• Інструкція з експлуатації - 1 шт
• Заводська коробка - 1 шт
