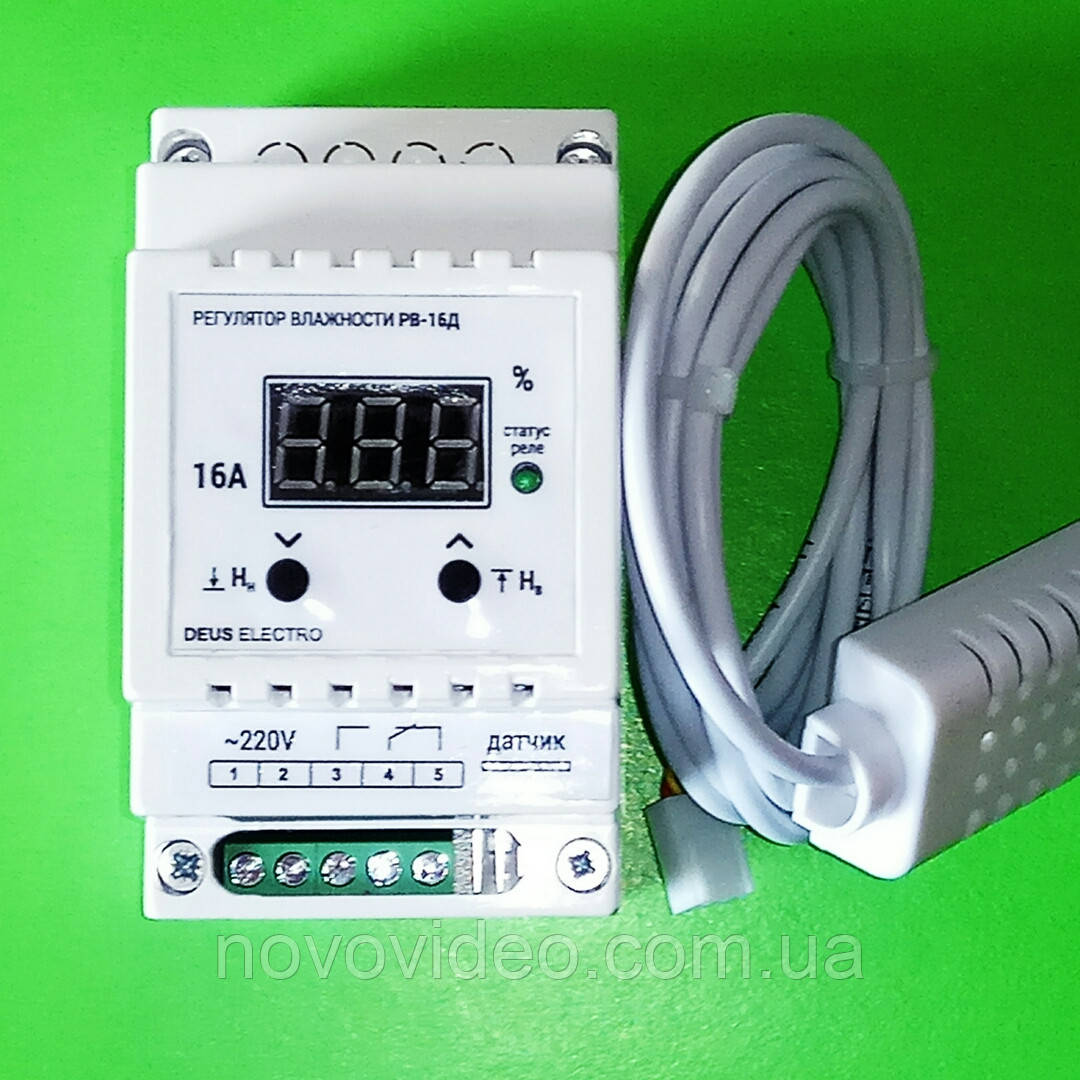

Реле вологості повітря дляувальника на 16 А на DIN-рейку РВ-16Д з датчиком DHT11

Опис регулятора вологості РВ-16Д-DHT11

Пристрій призначений для регулювання та вимірювання відносної вологості повітря за допомогою керування зовнішнім елементом навантаження (зволожувач или осушитель).

Навантаження

Усередині корпусу регулятора вологості встановлено електромагнітне реле номіналом 16 А, що дає змогу під'єднувати активне навантаження до 3 кВт.

Режими

Регулятор вологості має 3 логіки роботи:

1. Осушення — у разі досягнення вологості верхньої межі, реле — вимкне навантаження, і увімкне його назад, коли вологість опуститься до нижнього кордону;
2. Зволоження — у разі досягнення вологості нижнього кордону реле — вимкне навантаження і увімкне його назад, коли вологість підніметься до верхнього кордону;
3. Вікно — реле увімкнене, коли вологість між верхньою й нижньою межами.

Діапазон вимірювань

Пристрій обладнаний виносним знімним датчиком вологості DHT-11, завдяки якому діапазон регулювання й вимірювання є в межах від 20 до 95%, а довжина з'єднувального дроту становить 180 см (заборонено занурювати датчик вологості приладу в рідину!).

Монтаж

Пристрій виготовлений у пластиковому корпусі для монтажу на металевий монтажний профіль завширшки 35 мм (DIN-рейка).

Термін експлуатації

Реле, яке встановлене всередині приладу, розраховане на 500 000 спрацьовувань під навантаженням і 1 000 000 — без навантаження.

Сфера застосування

Пристрій розроблений для побутового та промислового застосування. Основне застосування регулятора вологості підтримання необхідної вологості в теплиці, атласі, тераріумі, складі, льоху, сушильній камері та в інших місцях, де потрібний цей процес.

Характеристики регулятора вологості РВ-16Д-DHT11

– максимальний струм активного навантаження: 16 А
— максимальна потужність навантаження: 3520 ВА
– напруга живлення: ~220 В ± 10%, 50 Гц
— кількість напрямних каналів: 1 шт
— режим роботи: зволоження, осушення, вікно
— діапазон регулювання вологості: 20... 95 %
— дискретність вимірювання та регулювання вологості: 1%
— похибка вимірювання: ±5 %
— коригування показань поточної вологості: ±8%
— споживана потужність: не більш ніж 1,5 Вт
— кількість комутацій без навантаження: не менш ніж 1 000 000
— кількість комутацій під навантаженням: не менш ніж 500 000
— ступінь захисту за ГОСТом 14254: IP20
— спосіб кріплення: на DIN-рейку
— датчик вологості (незнімний): DHT11
— довжина з'єднувального дроту датчика вологості: 1,80 м
– температура довкілля: 0... +55 °C
— розміри, ДхШхВ: 89x50x66 мм
– вага: 0,300 кг

Комплект постачання

— пристрій: 1 шт
— датчик вологості: 1 шт
— інструкція з експлуатації: 1 шт
– заводське паковання: 1 шт
