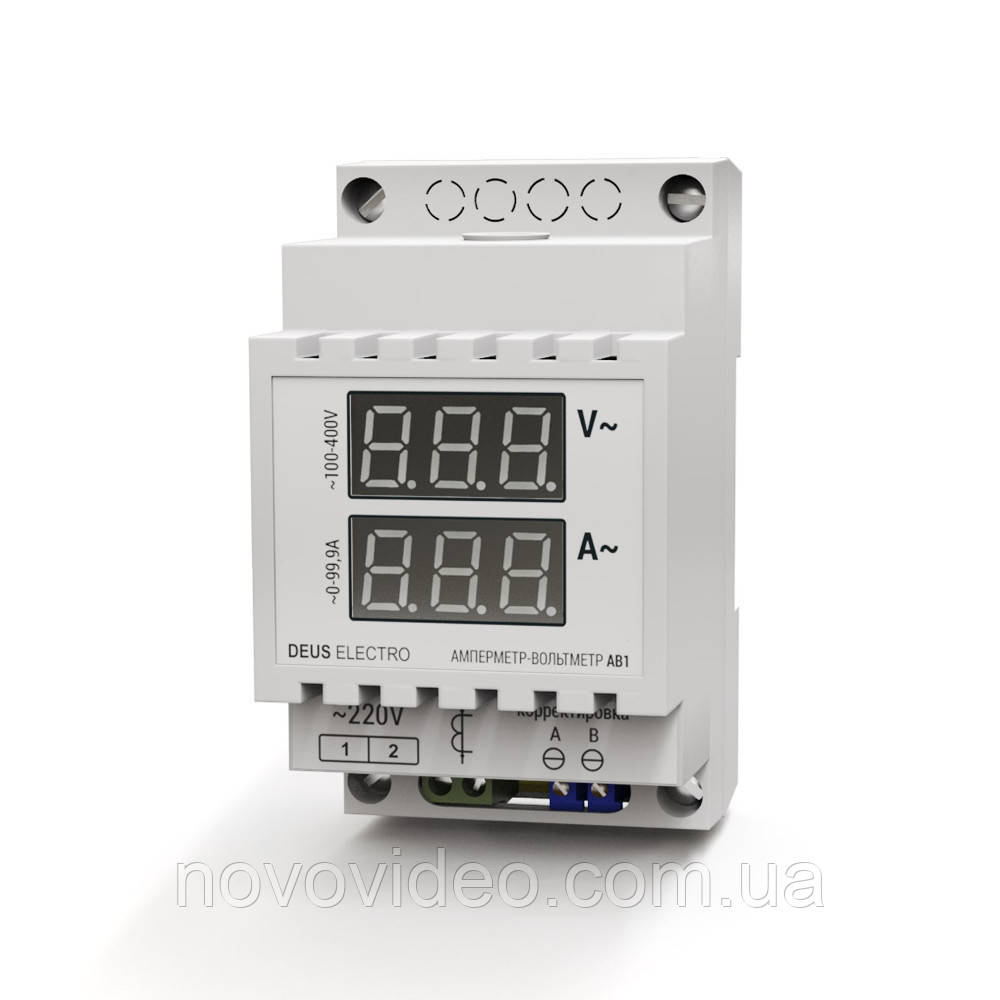

Амперметр-вольтметр АВ1 однофазний змінний струм цифровий на DIN-рейку на 100 А

Опис і сфера застосування амперметра-вольтметра однофазного

Амперметр-вольтметр цифровий у корпусі для монтажу на DIN-рейку призначений для вимірювання напруги та сили струму за допомогою внутрішнього трансформатора в однофазних мережах змінного струму.

Амперметр

Для вимірювання показань в амперметр-вольтметрі встановлений трансформатор струму, за допомогою якого відбувається вимірювання значення сили змінного струму в діапазоні від 0 до 99,9 А.

Вольтметр

Пристрій може вимірювати напругу змінного струму в діапазоні від 100 до 420 В.

Індикація

Вимірювальний прилад має два індикатори, на яких зображаються активні значення сили струму та напруги. Цифри на індикаторі червоного кольору.

Коригування

Прилад обладнаний підстроєним резистором для коригування показань амперметра та вольтметра за потреби.

Монтаж

Амперметр-вольтметр виготовлений у пластиковому корпусі для кріплення на монтажний профіль завширшки 35 мм (DIN-рейка).

Технічні характеристики приладу

• Для однофазних електричних мереж

• Межі вимірювання сили струму: від 0  до 99,9 А

• Крок вимірювання 0,1 А

• Похибка вимірювань: до 1 %

• Трансформатор струму: внутрішнього типу

• Діаметр трансформатора струму: 7,5 мм

• Межі вимірювання напруги від 100  до 420 В

• Крок вимірювання напруги: 1 В

• Власна потужність споживання до 3 Вт

• Напруга живлення: ~220 В ± 10%, 50 Гц

• Налаштування коригування показань

• Ступінь захисту за ГОСТ 14254: IP20

• Монтаж на DIN-рейку (EN-60715)

• Температура довкілля: 0 ... +55 °C

• Габарити (ДхШхВ): 89x50x66 мм

• Вага: 100 г

Комплект постачання

• Пристрій — 1 шт.

• Трансформатор струму (внутрішній) — 1 шт.

• Інструкція з експлуатації — 1 шт.

• Заводська коробка — 1 шт.
