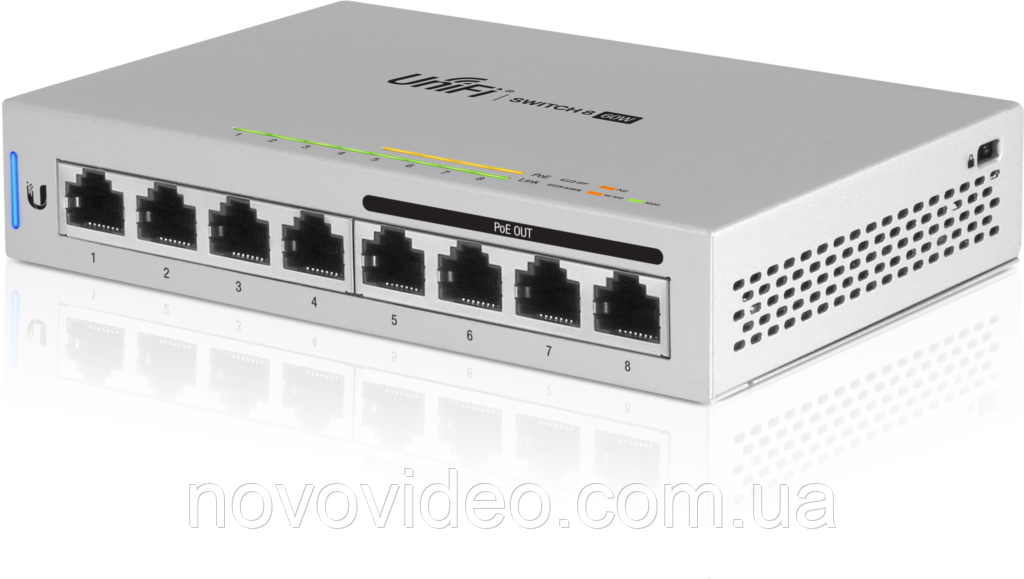

Комутатор або світч для IP відеоспостереження. Як правильно підібрати? Які види мережевих комутаторів бувають?

Повний перехід виробників на цифрове відеоспостереження ще не стався але вже з'явилися компанії, які випускають виключно IP обладнання.

Часто можна почути думку, що IP камери можна підключити у вже існуючу локальну мережу, що гарантує мінімальні витрати на монтаж. Але, як показує реальний досвід, працездатність такої системи залишає бажати кращого. Стандартне мережеве обладнання не справляється із збільшеним навантаженням, що призводить до перебоїв не тільки в роботі камер, але і всієї локальної мережі.

 Мережевий комутатор- пристрій, на яке припадає основне навантаження щодо передачі потоку даних. Без нього не може обійтися навіть найпростіша система IP відеоспостереження.

Принцип роботи мережевого комутатора для IP системи і його параметри

В IP системах найчастіше використовуються прості мережеві комутатори, типу світч.. Світч дозволяє з'єднати вузли локальної мережі шляхом аналізу MAC адрес всіх підключених пристроїв. Вибудовується таблиця відповідності портів для локалізації мережевого трафіку.

Для забезпечення роботи IP відеоспостереження без збоїв, параметри мережного комутатора повинні відповідати характеристикам камер і загальним вимогам до працездатності мережі.

Пропускна здатність комутатора

Мережевий комутатор для відеоспостереження має пропускну здатність. Це той обсяг даних, що обладнання може пропустити за одиницю часу. Пропускна здатність кожного порту при цьому враховується. Часті значення ПС - 10/100 Мбіт/с і 1 Гбіт/c.

Загальна пропускна здатність комутатора може бути нижче, ніж сумарне значення всіх портів. Такий комутатор не рекомендується навантажувати по максимуму. IP система не зможе ефективно працювати. Може пропадати сигнал і завмирати картинка.

Кількість портів

Ця характеристика впливає на число камер в системі. У найпростішому відеоспостереження застосовують комутатори з невеликою кількістю портів (від 4 і вище). Для більш складних систем використовують пристрої з 8-16-24 портами. Вибираючи обладнання по числу портів, береться до уваги загальна пропускна здатність.

Вид корпусу комутатора

Комутатори бувають для вуличних і внутрішніх систем відеоспостереження. Вуличні повинні бути працездатними при будь-яких атмосферних умовах. Таке обладнання випускається в особливо міцних корпусах зі ступенем захисту не нижче IP66.

Для внутрішнього застосування - комутатор в стандартному виконанні. Існують варіанти комутаторів в настільному корпусі і компактні для монтажу на DIN рейку. Останні зазвичай з невеликим числом портів.

Комутатори з PoE

Стандарт PoE служить для подачі по витій парі живлячої напруги до камер. IP камери в такому випадку також повинні підтримувати цей стандарт Комутатори в такій системі мають свій блок живлення. . Потужність блоку живлення визначає, яку по енергоспоживанню камеру можна підключити. Так сучасні PTZ камери, потужність 90 Вт, не можуть працювати без додаткової лінії живлення, так як стандартних 25 Вт PoE комутатора явно недостатньо.

Останнім часом стали випускатися спеціалізовані комутатори з підвищеною потужністю PoE, що дозволяє використовувати досить потужні камери, а також забезпечити харчуванням додаткове обладнання, наприклад інфрачервону підсвітку, В будь-якому проекті головне вірно визначити потужність, споживану мережевим обладнанням, врахувати навантажувальну потужність комутатора.

Вибір комутатора для систем цифрового відеоспостереження

Мережевий IP комутатор забезпечує передачу даних, і в той же час впливає на швидкість передачі даних, обмежує їх своїми характеристиками.

Комутатор підбирається з урахуванням максимального дозволу всіх IP камер системи, загальної швидкості передачі даних по всім портам світча. Якщо не враховувати ці фактори, може виникати зависання зображення і розмивання його різкості.

Також, вибираючи комутатор, враховується, що не всі виробники вказують реальну пропускну здатність при роботі з IP-камерами. Буває, що максимальна пропускна здатність вказується без урахування одночасної роботи всіх портів, що загрожує відмовою системи в будь-який момент.

Кращий варіант - попередня перевірка комутатора в системі відеоспостереження, беручи до уваги можливі допуски по технічним характеристикам.

Непоганий варіант - застосовувати комутатори і IP камери від одного виробника.

В простих системах часто використовується недороге обладнання, разом з простими IP камерами низького дозволу. Часто можна обійтися без комутатора, використовуючи простий роутер ( достатній для 1-2 камер).

У професійному відеоспостереження застосовують адаптовані комунікатори, які гарантують працездатність при різній мережевий навантаженні.
